Добавление графиков и мультиграфиков

Графики строятся автоматически для всех числовых значений из таблицы данных.

Добавление графиков может понадобиться в следующих случаях:

• нужный график был удалён;
• изменилась структура данных и стали приходить новые метрики;
• нужно построить мультиграфик – несколько графиков на одной панели;
• нужно добавить график по метрике из другого объекта;
• нужно построить график на основе математической операции.

Перечисленные выше случаи можно комбинировать.

Добавление нового графика

Для построения нового графика необходимо:

1. Нажать кнопку Добавить график над списком графиков.

Появится панель с текущим объектом и списком его числовых метрик: 2. Выбрать метрику из текущего или любого другого объекта системы.

Для выбора метрики текущего объекта есть два способа:

• нажать на нужную метрику;
• начать вводить в поле Формула имя метрики в двойных фигурных скобках и выбрать метрику в отфильтрованном списке.

Для выбора метрики другого объекта есть два способа:

• выбрать объект из выпадающего списка, затем выбрать метрику;
• ввести в поле Формула в двойных фигурных скобках ID необходимого объекта и имя метрики, разделённые двоеточием, например {{5a0954cbe3c02d7029c717c4:MEM.percentUsed}}.

3. Нажать кнопку Добавить график:

NOTE

В выпадающем списке объекты сортируются следующим образом: Текущий объект. Его дочерние объекты всех уровней в алфавитном порядке. Его дочерние связи всех уровней в алфавитном порядке. Все остальные объекты в алфавитном порядке. Все остальные связи в алфавитном порядке.

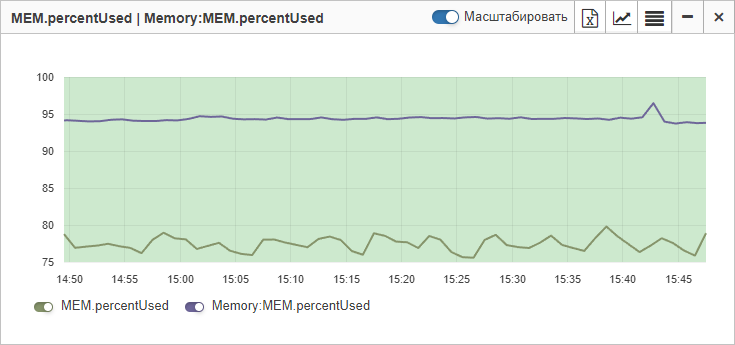

Добавление мультиграфика

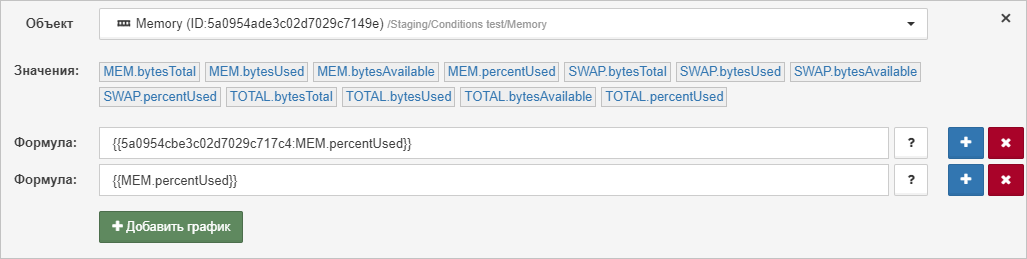

Для построения мультиграфика необходимо указать несколько констант или метрик из текущего или других объектов системы, пользуясь кнопками

– добавить формулу,

– удалить формулу.

NOTE

Формулы в заголовке мультиграфика размещаются в том же порядке, что и при настройке.

NOTE

С помощью переключателей возле формул в легенде мультиграфика можно скрывать и показывать отдельные графики, составляющие мультиграфик.

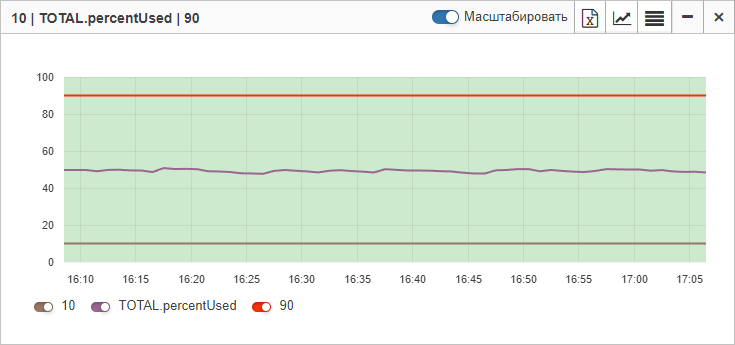

Мультиграфики могут быть полезны для построения дополнительных графиков по константам, например, для визуального отображения минимального и максимального порогов:

NOTE

Для каждого объекта доступен общий график: кнопка в заголовке любого одиночного графика добавляет этот график на общий. Так можно быстро построить мультиграфик на основе имеющихся графиков.
