Сетка (Grid view)

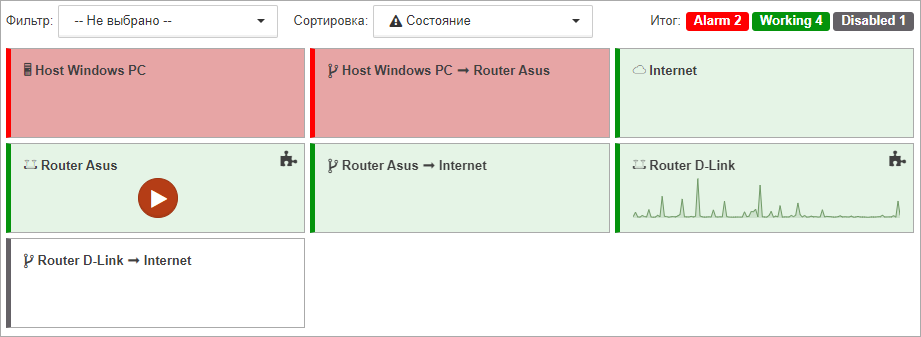

В этом отображении дочерние объекты и связи между ними располагаются в виде сетки:

NOTE

В разделе GridView конфигурационного файла клиента можно задать: количество объектов в строке, ширину прямоугольников, высоту прямоугольников, отступ между прямоугольниками.

Отображение и сортировка объектов

Над сеткой доступны два выпадающих списка:

• Фильтр:

Здесь можно задать список состояний. В сетке будут отображаться только те объекты и связи, которые находятся в одном из состояний из данного списка.

Счётчики в правом верхнем углу экрана показывают общее число объектов в том или ином состоянии, независимо от выбранного фильтра.

• Сортировка:

Здесь можно задать один из двух критериев сортировки: Имя – объекты и связи сортируются в алфавитном порядке; Состояние – объекты и связи сортируются по приоритетам состояний, начиная с самого критичного.

Отображение виджетов

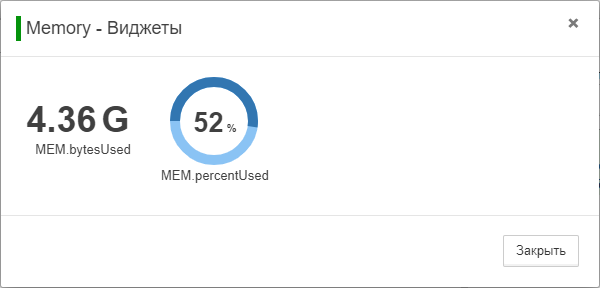

У объектов с настроенными виджетами в правом верхнем углу есть иконка . При нажатии на иконку открывается отдельное окно со всеми виджетами:

Для объектов с настроенными виджетами первый из виджетов отображается на самом объекте:

Размер виджета зависит от размеров объекта.

NOTE

Виджеты Структура и Секция не отображаются на объектах. Если у объекта есть другие виджеты, то отображается следующий по списку виджет.

При наведении курсора на виджет появляются

• подпись,
• иконка (код виджета),
• иконка (изменить виджет),
• иконка (удалить виджет).

Особенности вида

Отображение в виде сетки имеет следующие особенности:

• связи между объектами отображаются в том же виде, что и объекты, то есть как прямоугольники;
• все объекты, даже отображаемые в виде svg-изображений, имеют здесь вид прямоугольника;
• фон всех объектов, даже с установленным изображением в качестве фона, соответствует цвету их состояний;
• дочерние объекты на прямоугольниках не отображаются.
