Отображение данных на графике
Основные действия в требуемой последовательности:
- Перейти к виду подробной информации об объекте, выбрав его в панели навигации и нажав кнопку на панели режимов отображения, или нажать на такую же иконку на самом объекте в стандартном виде родительского объекта.
- В секции "Графики" нажать кнопку .
- В появившейся панели (Добавление графика) выбрать метрику из текущего или любого другого объекта системы одним из способов:
- нажать на нужную метрику;
- начать вводить в поле "Формула" имя метрики в двойных фигурных скобках и выбрать метрику в отфильтрованном списке.
В выпадающем списке объекты сортируются следующим образом:
Текущий объект.
Его дочерние объекты всех уровней в алфавитном порядке.
Его дочерние связи всех уровней в алфавитном порядке.
Все остальные объекты в алфавитном порядке.
Все остальные связи в алфавитном порядке.
Добавление графика 4. Нажать кнопку .
Данные, по которым построен график, доступны по кнопке в панели над графиком (Пример графика):
Данные для построения графиков запрашиваются при первом появлении графика на экране и далее каждые 10 секунд. При установленном переключателе "Мгновенная загрузка" в положение ДА данные дополнительно запрашиваются при каждом появлении графика на экране - скрытии-раскрытии графика, прокрутке страницы - что позволяет эффективнее отслеживать текущие изменения метрик.

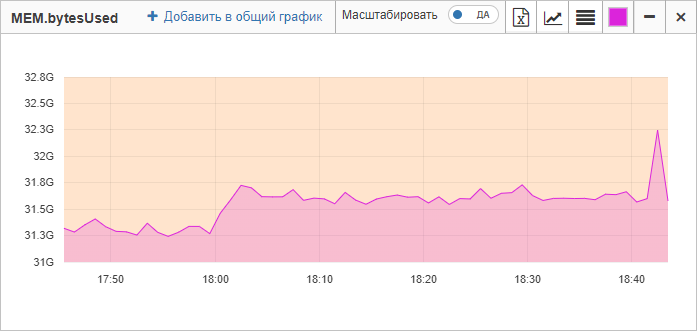

По умолчанию шкала значений графиков начинается от ноля. Опция "Масштабировать" позволяет изменить масштаб и сделать изменения на графике более наглядными (Пример масштабированного графика):
